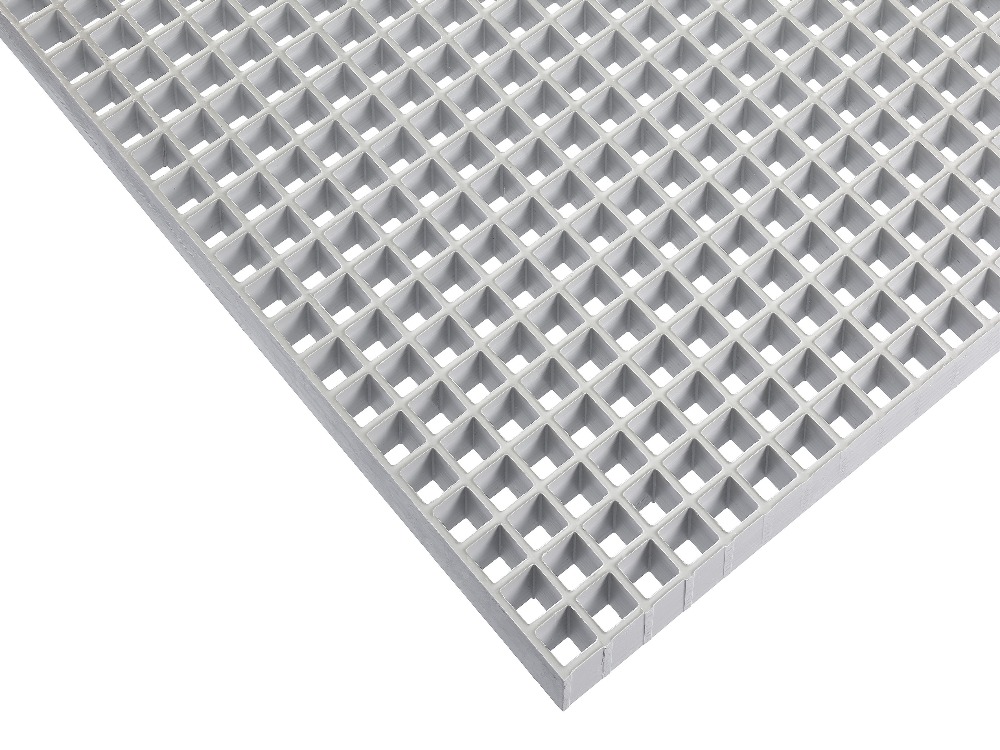

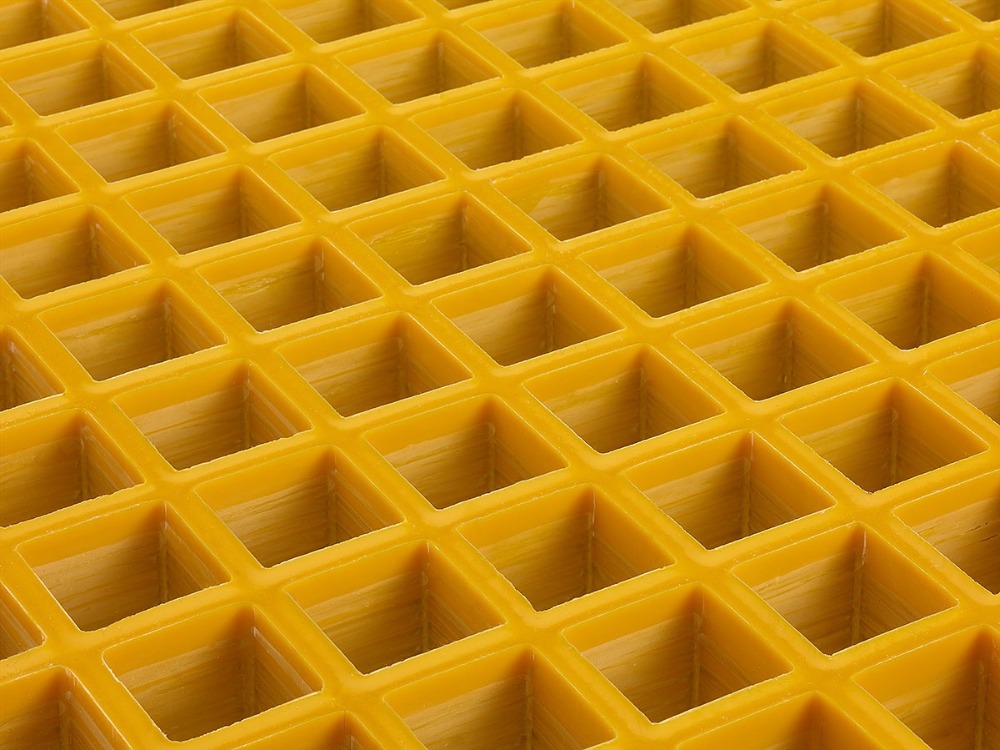

Gegossene GFK-Gitterroste - konkav
Der konkave Gitterrost ist die Ursprungsform des gegossenen Gitterrostes. Während des Erhitzens der Gitterroste entsteht an der Oberfläche der Stege eine konkav geformte Oberfläche. Diese bewirkt ein sehr gutes Rutschhemmungsverhalten. Die Gitterroste erreichen Rutschhemmungsklasse R13.

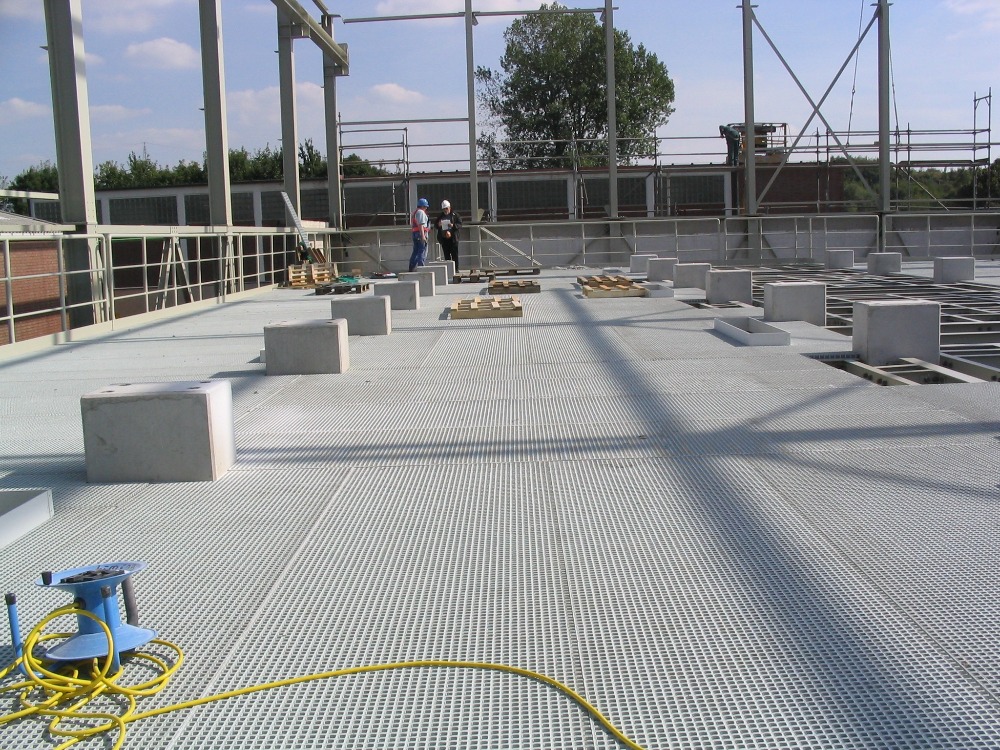

Die GFK-Gitterroste mit konkaver Oberfläche kommen dort zum Einsatz, wo eine gute Chemikalien- und Witterungsbeständigkeit gefordert wird.
Merkmale
- gute Korrosions- und Witterungsbeständigkeit
- hohe chemische Resistenz
- hygienisch und beständig gegen Bakterien
- die Gitterroste sind in Trag- und Querstabsrichtung belastbar
- elektrisch isolierend
- niedrige Temperaturleitfähigkeit
- hohes Rutschhemmungsverhalten
- relativ geringes Eigengewicht
- einfache und schnelle Anpassbarkeit vor Ort
- hoher Steh- und Laufkomfort
| Gitterrosttyp | Höhe in mm | MT in mm | MW in mm | Steg in mm | Gewicht kg/m² | Plattengrößen in mm | ab Lager verfügbar | ||
|---|---|---|---|---|---|---|---|---|---|
| K513-38-5 | 13 | 38,10 x 38,10 | 32,10 x 32,10 | 5 - 6 | 5,68 | 1226 | x | 3664 | x |
| 1415 | x | 4046 | |||||||
| K513-50-5 | 13 | 50,80 x 50,80 | 44,80 x 44,80 | 5 - 6 | 5,77 | 1226 | x | 3664 | |
| K514-19-5 | 14 | 19,05 x 19,05 | 13,05 x 13,05 | 5 - 6 | 11,14 | 1226 | x | 3664 | |
| K522-19-5 | 22 | 19,05 x 19,05 | 12,95 x 12,95 | 5 - 6,1 | 13,84 | 1226 | x | 2445 | x |
| K522-38-5 | 22 | 38,10 x 38,10 | 32,00 x 32,00 | 5 - 6,1 | 10,31 | 1226 | x | 2445 | x |
| K525-19-5 | 25 | 19,05 x 19,05 | 12,80 x 12,80 | 5 - 6,25 | 16,24 | 1226 | x | 3664 | |
| K525-25/102-5 | 25 | 25,40 x 101,60 | 19,15 x 95,35 | 5 - 6,25 | 12,80 | 921 | x | 3055 | |
| K525-38-5 | 25 | 38,10 x 38,10 | 31,85 x 31,85 | 5 - 6,25 | 12,04 | 998 | x | 3664 | |
| 1226 | x | 2445 | x | ||||||
| 1226 | x | 3664 | x | ||||||
| 1226 | x | 4083 | |||||||
| K525-40-5 | 25 | 40,00 x 40,00 | 33,75 x 33,75 | 5 - 6,25 | 11,59 | 1000 | x | 2000 | x |
| 1000 | x | 4047 | |||||||
| 1527 | x | 4047 | |||||||
| K525-50-5 | 25 | 50,80 x 50,80 | 44,55 x 44,50 | 5 - 6,25 | 10,45 | 1277 | x | 3817 | |
| K530-20-5 | 30 | 20,00 x 20,00 | 13,50 x 13,50 | 5 - 6,5 | 17,43 | 1000 | x | 2000 | x |
| 1000 | x | 4000 | x | ||||||
| 1000 | x | 4047 | |||||||
| K530-38-5 | 30 | 38,10 x 38,10 | 31,60 x 31,60 | 5 - 6,5 | 14,47 | 921 | x | 3055 | x |
| 998 | x | 1990 | |||||||
| 998 | x | 4045 | |||||||
| 1226 | x | 2445 | x | ||||||
| 1226 | x | 3665 | x | ||||||
| 1226 | x | 4045 | |||||||
| 1531 | x | 3665 | |||||||
| K530-40-5 | 30 | 40,00 x 40,00 | 33,50 x 33,50 | 5 - 6,5 | 13,79 | 1000 | x | 2000 | x |
| 1000 | x | 3000 | x | ||||||
| 1000 | x | 4047 | |||||||
| 1247 | x | 4047 | |||||||
| K538-19-5 | 38 | 19,05 x 19,05 | 12,15 x 12,15 | 5 - 6,9 | 23,16 | 1227 | x | 3665 | x |
| 1531 | x | 4083 | |||||||
| 1646 | x | 3665 | x | ||||||
| K538-20-5 | 38 | 20,00 x 20,00 | 13,50 x 13,50 | 5 - 6,9 | 1527 | x | 4047 | ||
| 1527 | x | 4047 | |||||||
| K538-25-5 | 38 | 25,40 x 25,40 | 18,50 x 18,50 | 5 - 6,9 | 18,79 | 1227 | x | 3666 | |
| K538-38-5 | 38 | 38,10 x 38,10 | 31,20 x 31,20 | 5 - 6,9 | 18,82 | 922 | x | 3055 | x |
| 998 | x | 1990 | |||||||
| 998 | x | 4084 | x1 | ||||||
| 998 | x | 4046 | |||||||
| 1227 | x | 2446 | x | ||||||
| 1227 | x | 3665 | x2,3 | ||||||
| 1227 | x | 4046 | |||||||
| 1531 | x | 4046 | |||||||
| 1531 | x | 3970 | x | ||||||
| 1646 | x | 4083 | |||||||
| K538-40-5 | 38 | 40,00 x 40,00 | 33,10 x 33,10 | 5 - 6,9 | 18,43 | 1000 | x | 2000 | x |
| 1000 | x | 3000 | x | ||||||
| 1247 | x | 4047 | |||||||
| 1000 | x | 4047 | |||||||
| K538-66-5 | 38 | 66,08 x 66,08 | 59,18 x 59,18 | 5 - 6,9 | 12,00 | 1196 | x | 3641 | |
| K540-83-5 | 40 | 83,30 x 83,30 | 76,30 x 76,30 | 5 - 7 | 10,50 | 1257 | x | 4007 | |
| K550-25-5 | 50 | 25,40 x 25,40 | 17,90 x 17,90 | 5 - 7,5 | 23,40 | 1227 | x | 3666 | x |
| 1227 | x | 4074 | |||||||
| 1532 | x | 3666 | x | ||||||
| 1684 | x | 3666 | x | ||||||
| 1684 | x | 4274 | |||||||
| K550-38-5 | 50 | 38,10 x 38,10 | 30,60 x 30,60 | 5 - 7,5 | 27,00 | 1532 | x | 3666 | x |
| K550-50-5 | 50 | 50,80 x 50,80 | 43,30 x 44,30 | 5 - 7,5 | 20,27 | 1227 | x | 3666 | x |
| 1227 | x | 4071 | |||||||
| 1531 | x | 4071 | |||||||
| KS750-38-7 | 50 | 38,10 x 38,10 | 29,10 x 29,10 | 6,5 - 9 | 31,50 | 1229 | x | 3666 | x |
| 1229 | x | 4049 | |||||||
| 1533 | x | 3666 | x | ||||||
| KS950-38-9 | 50 | 38,10 x 38,10 | 27,10 x 27,10 | 9 - 11 | 40,00 | 1231 | x | 3669 | |
| 1231 | x | 4048 | |||||||
| 1649 | x | 3669 | |||||||
| KS960-38-9 | 60 | 38,10 x 38,10 | 27,10 x 27,10 | 9 - 11 | 45,00 | 1231 | x | 3669 | |
Die ab Lager verfügbaren Gitterroste sind hergestellt auf Basis eines hochwertigen Isopthal-Harz und sind standardmäßig in grau ähnlich RAL7035 verfügbar.
1 nur in gelb ähnlich RAL1003
2 auch in gelb ähnlich RAL1003 verfügbar
3 auch in Vinylester Harz Ausführung in grau ähnlich RAL7042 verfügbar
Die Auswahl des Harzes ist für die chemische Beständigkeit der Gitterroste verantwortlich. Folgende Harzausführungen sind möglich:
Orthophalharz: mittlere chemische Beständigkeit
Isophtalharz: gute chemische Beständigkeit
Vinylesterharz: sehr gute chemische Beständigkeit

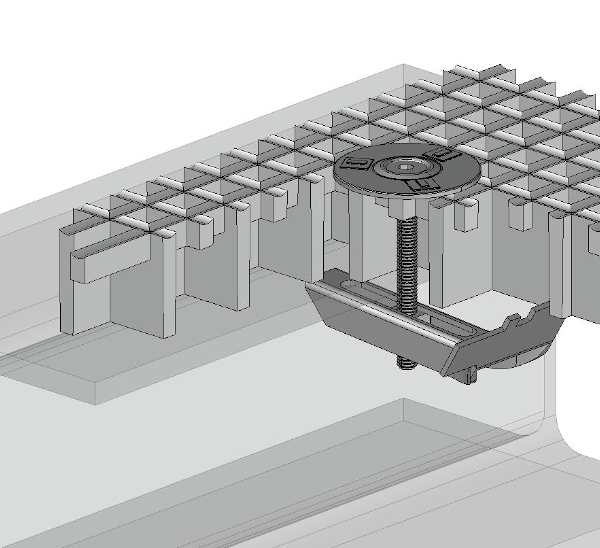

Befestigungsmaterial B120TR
Klemmbefestigungsmaterial B120TR
Für engmaschige GFK-Gitterroste mit Maschenteilnug 19,05x19,05 / 20x20 mm.
bestehend aus:
- Telleroberteil XOT52
- Klemmunterteil XU117
- Schraube M8 DIN7991
- Mutter M8 DIN557
Schraubenlänge mindestens Rosthöhe plus 40 mm.
Diese Befestigung ist in verzinkt, Edelstahl V2A und V4A lieferbar:
Bestell-Nr. B120TR-ST+Schraubenlänge (verzinkt)
Bestell-Nr. B120TR-A2+Schraubenlänge (Edelstahl V2A)
Bestell-Nr. B120TR-A4+Schraubenlänge (Edelstahl V4A)
Nach den Vorschriften der BG nur dann zulässig, wenn zusätzlich eine bauseitige Verschiebesicherung vorhanden ist.

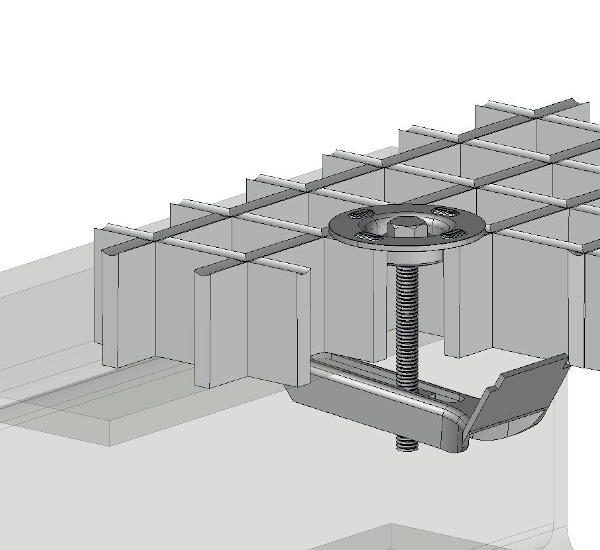

Befestigungsmaterial B 138T
Klemmbefestigungsmaterial B 138T
Für GFK-Gitterroste mit Maschenteilung 38,1x38,1 / 40x40 mm und max. Stegbreiten 5 auf 6,9.
bestehend aus:
- Telleroberteil XOT50
- Klemmunterteil XU13840
- Schraube M8 DIN 933
- Mutter M8 DIN557
- Kunststoffsicherrungsring
Schraubenlänge mindestens Rosthöhe plus 40 mm.
Diese Befestigung ist in verzinkt, Edelstahl V2A und V4A lieferbar:
Bestell-Nr. B138T-ST+Schraubenlänge (verzinkt)
Bestell-Nr. B138T-A2+Schraubenlänge (Edelstahl V2A)
Bestell-Nr. B138T-A4+Schraubenlänge (Edelstahl V4A)
Nach den Vorschriften der BG nur dann zulässig, wenn zusätzlich eine bauseitige Verschiebesicherung vorhanden ist.

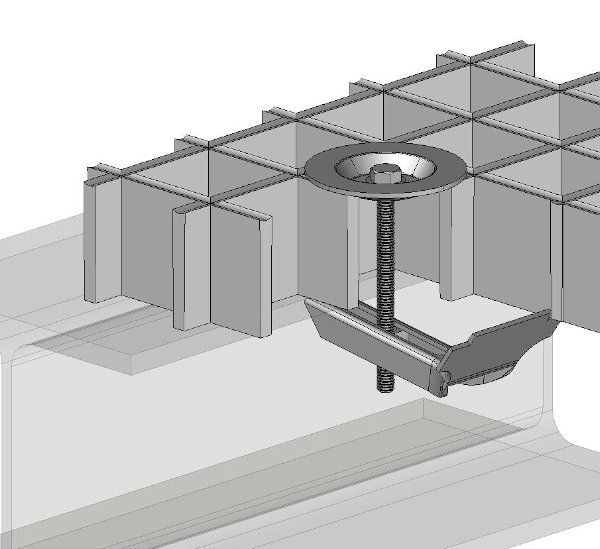

Befestigungsmaterial B151T
Klemmbefestigungsmaterial B151T
Für GFK-Gitterroste mit Maschenteilung 50,8x50,8 mm.
bestehend aus:
- Telleroberteil XOT65
- Klemmunterteil XU150
- Schraube M8 DIN 933
- Mutter M8 DIN557
- Kunststoffsicherrungsring
Schraubenlänge mindestens Rosthöhe plus 40 mm.
Diese Befestigung ist in verzinkt, Edelstahl V2A und V4A lieferbar:
Bestell-Nr. B151T-ST+Schraubenlänge (verzinkt)
Bestell-Nr. B151T-A2+Schraubenlänge (Edelstahl V2A)
Bestell-Nr. B151T-A4+Schraubenlänge (Edelstahl V4A)
Nach den Vorschriften der BG nur dann zulässig, wenn zusätzlich eine bauseitige Verschiebesicherung vorhanden ist.

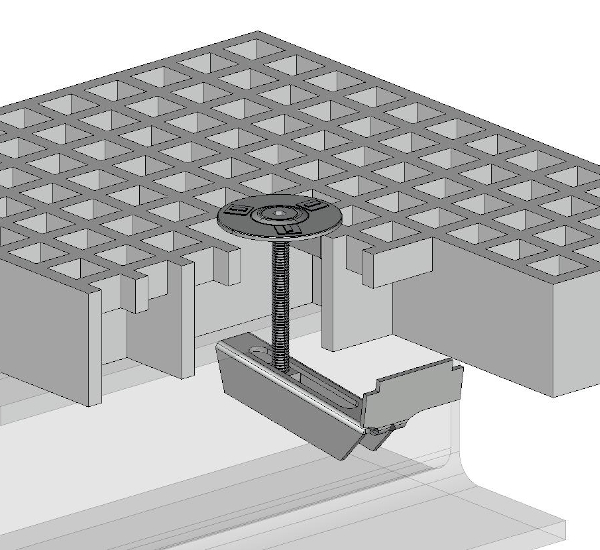

Befestigungsmaterial B15025TR
Klemmbefestigungsmaterial B15025TR
Für GFK-Gitterroste mit Maschenteilung 25,4x25,4 mm.
bestehend aus:
- Telleroberteil XOT52
- Klemmunterteil XU15250
- Schraube M8 DIN 7991
- Mutter M8 DIN557
Schraubenlänge mindestens Rosthöhe plus 40 mm.
Diese Befestigung ist in verzinkt, Edelstahl V2A und V4A lieferbar:
Bestell-Nr. B15025TR-ST+Schraubenlänge (verzinkt)
Bestell-Nr. B15025TR-A2+Schraubenlänge (Edelstahl V2A)
Bestell-Nr. B15025TR-A4+Schraubenlänge (Edelstahl V4A)
Nach den Vorschriften der BG nur dann zulässig, wenn zusätzlich eine bauseitige Verschiebesicherung vorhanden ist.

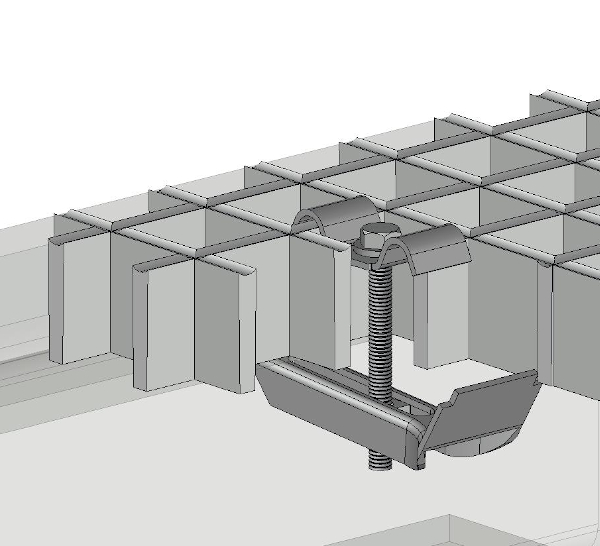

Befestigungsmaterial B138K
Klemmbefestigungsmaterial B138K
Für GFK-Gitterroste mit Maschenteilung 38,1x38,1 / 40x40 mm und max. Stegbreiten 5 auf 6,9 mm.
bestehend aus:
- Klammeroberteil XOK13840
- Klemmunterteil XU13840
- Schraube M8 DIN 933
- Mutter M8 DIN557
- Kunststoffsicherrungsring
Schraubenlänge mindestens Rosthöhe plus 40 mm.
Diese Befestigung ist in verzinkt, Edelstahl V2A und V4A lieferbar:
Bestell-Nr. B138K-ST+Schraubenlänge (verzinkt)
Bestell-Nr. B138K-A2+Schraubenlänge (Edelstahl V2A)
Bestell-Nr. B138K-A4+Schraubenlänge (Edelstahl V4A)
Nach den Vorschriften der BG nur dann zulässig, wenn zusätzlich eine bauseitige Verschiebesicherung vorhanden ist.

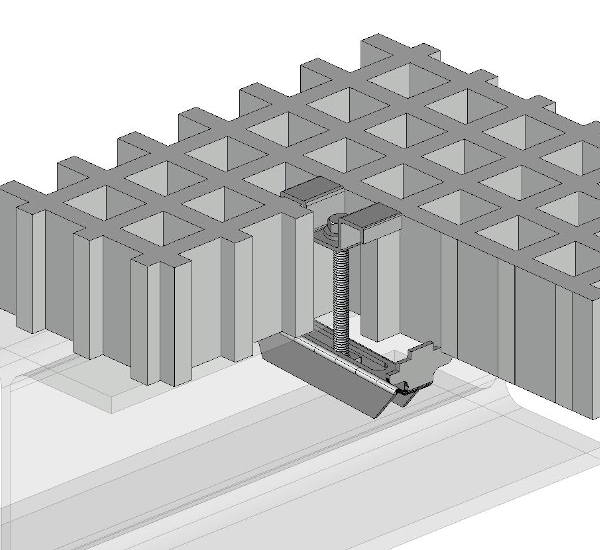

Befestigungsmaterial B138KMS
Klemmbefestigungsmaterial B138KMS
Für GFK-Gitterroste mit Maschenteilung 38,1x38,1 mm und Stegbreiten 6,5 auf 9 mm und 9 auf 11 mm.
bestehend aus:
- Klammeroberteil XOM38
- Klemmunterteil XU13324
- Schraube M8 DIN 933
- Mutter M8 DIN557
- Kunststoffsicherrungsring
Schraubenlänge mindestens Rosthöhe plus 40 mm.
Diese Befestigung ist in verzinkt, Edelstahl V2A und V4A lieferbar:
Bestell-Nr. B138KMS-ST+Schraubenlänge (verzinkt)
Bestell-Nr. B138KMS-A2+Schraubenlänge (Edelstahl V2A)
Bestell-Nr. B138KMS-A4+Schraubenlänge (Edelstahl V4A)
Nach den Vorschriften der BG nur dann zulässig, wenn zusätzlich eine bauseitige Verschiebesicherung vorhanden ist.

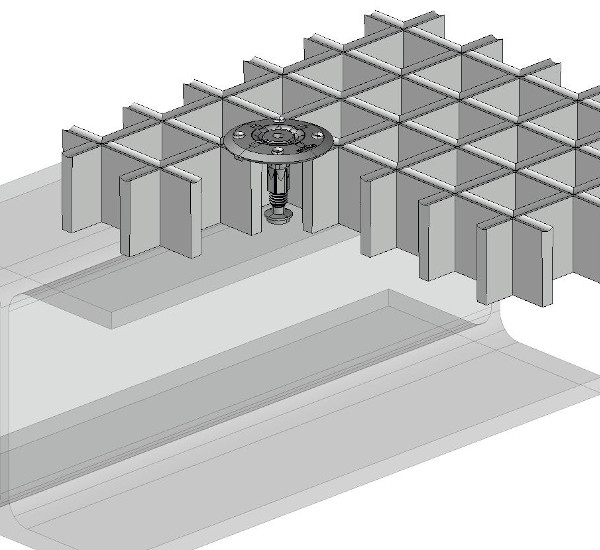

Setzbolzen Befestigungsmaterial B438T
Setzbolzen Befestigungsmaterial B438T
bestehend aus:
- Telleroberteil mit fest verbundener Gewindehülse mit Duplex-Beschichtung oder in Edelstahl V4A
- Setzbolzen (versch. Ausführungen)
Dieses Befestigungsmaterial verhindert auch bei Lösen der Verschraubung ein Abrutschen des Gitterrostes von der Unterkonstruktion und kann von oben montiert werden. Diese Befestigung passt bei Maschenteilungen von ca. 25 bis 40 mm

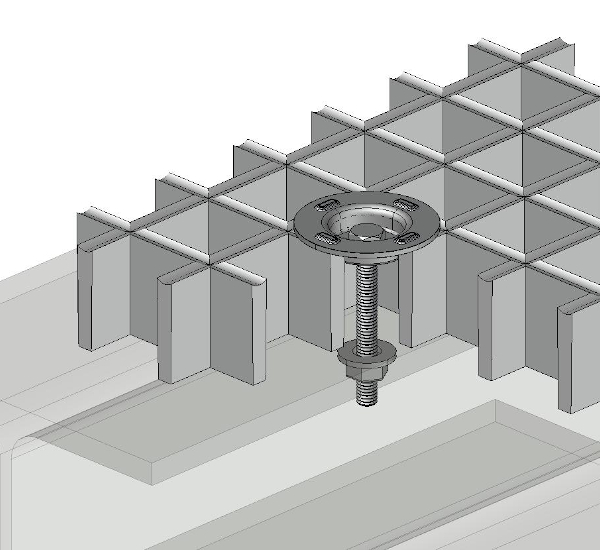

Befestigungsmaterial B638T
Direktverschraubung B638T
Für GFK-Gitterroste mit Maschenteilung 38,1x38,1 / 40x40 mm und max. Stegbreiten 5 auf 6,9 mm.
bestehend aus:
- Telleroberteil XOT50
- Schraube M8 DIN 933
- Mutter M8 DIN557
- Kunststoffsicherrungsring
Diese Befestigung ist in verzinkt, Edelstahl V2A und V4A lieferbar:
Bestell-Nr. B638T-ST+Schraubenlänge (verzinkt)
Bestell-Nr. B638T-A2+Schraubenlänge (Edelstahl V2A)
Bestell-Nr. B638T-A4+Schraubenlänge (Edelstahl V4A)

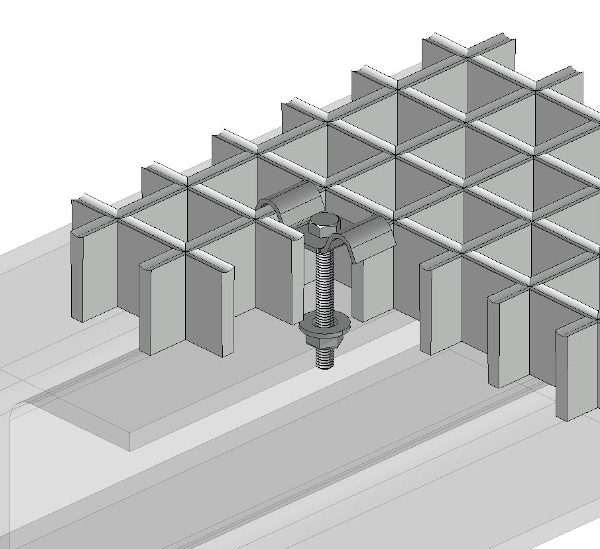

Befestigungsmaterial B638K
Direktverschraubung B638K
Für GFK-Gitterroste mit Maschenteilung 38,1x38,1 / 40x40 mm und max. Stegbreiten 5 auf 6,9 mm:
bestehend aus:
- Klammeroberteil XOK13840
- Schraube M8 DIN 933
- Mutter M8 DIN557
- Kunststoffsicherrungsring
Schraubenlänge mindestens Rosthöhe plus 40 mm.
Diese Befestigung ist in verzinkt, Edelstahl V2A und V4A lieferbar:
Bestell-Nr. B638T-ST+Schraubenlänge (verzinkt)
Bestell-Nr. B638T-A2+Schraubenlänge (Edelstahl V2A)
Bestell-Nr. B638T-A4+Schraubenlänge (Edelstahl V4A)

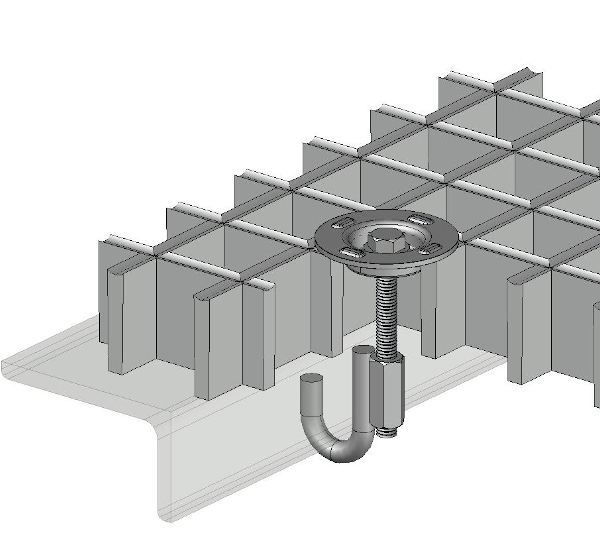

Befestigungsmaterial B738T
Hakenschrauben Befestigungsmaterial B738T
Für GFK-Gitterroste mit Maschenteilung 38,1x38,1 / 40x40 mm und max. Stegbreiten 5 auf 6,9 mm.
bestehend aus:
- Telleroberteil XOT50
- Schraube M8 DIN 933
- Hakenschraube, der Unterkonstruktion angepasst
- Kunststoffsicherrungsring
Das Profil der Unterkonstruktion muss angegeben werden. Dieses Befestigungsmaterial kann von oben montiert werden.
Das Befestigungsmaterial kann auch mit Klammeroberteil oder Tellern in anderer Ausführung geliefert werden.

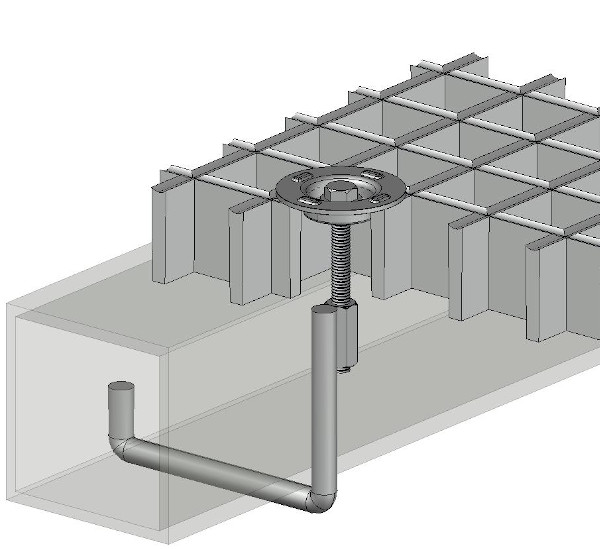

Befestigungsmaterial B838T
Hakenschrauben Befestigungsmaterial B838T
Für GFK-Gitterroste mit Maschenteilung 38,1x38,1 / 40x40 mm und max. Stegbreiten 5 auf 6,9 mm.
bestehend aus:
- Telleroberteil XOT50
- Schraube M8 DIN 933
- Hakenschraube, der Unterkonstruktion angepasst
- Kunststoffsicherrungsring
Das Profil der Unterkonstruktion muss angegeben werden. Dieses Befestigungsmaterial kann von oben montiert werden.
Das Befestigungsmaterial kann auch mit Klammeroberteil oder Tellern in anderer Ausführung geliefert werden.

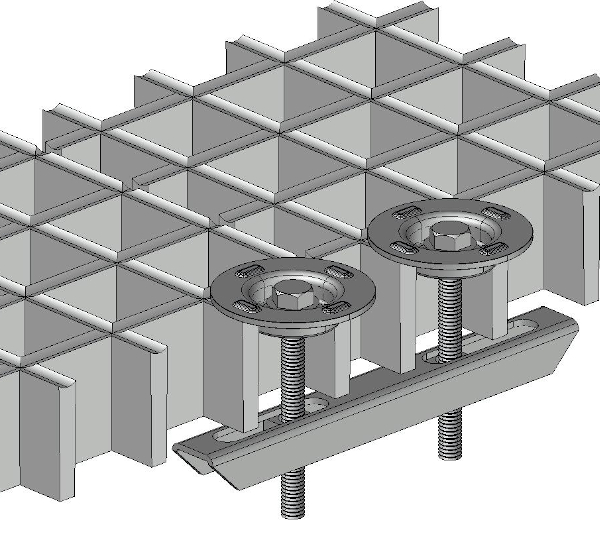

Befestigungsmaterial B938T
Doppelklemmen Befestigungsmaterial B938T
Für GFK-Gitterroste mit Maschenteilung 38,1x38,1 / 40x40 mm und max. Stegbreiten 5 auf 6,9 mm.
bestehend aus:- 2 x Telleroberteil XOT50
- Klemmunterteil XU900
- 2 x Schraube M8 DIN 933
- 2 x Mutter M8 DIN557
- 2 x Kunststoffsicherrungsring
Schraubenlänge mindestens Rosthöhe plus 40 mm.
Diese Befestigung ist in verzinkt, Edelstahl V2A und V4A lieferbar:
Bestell-Nr. B938T-ST+Schraubenlänge (verzinkt)
Bestell-Nr. B938T -A2+Schraubenlänge (Edelstahl V2A)
Bestell-Nr. B938T -A4+Schraubenlänge (Edelstahl V4A)

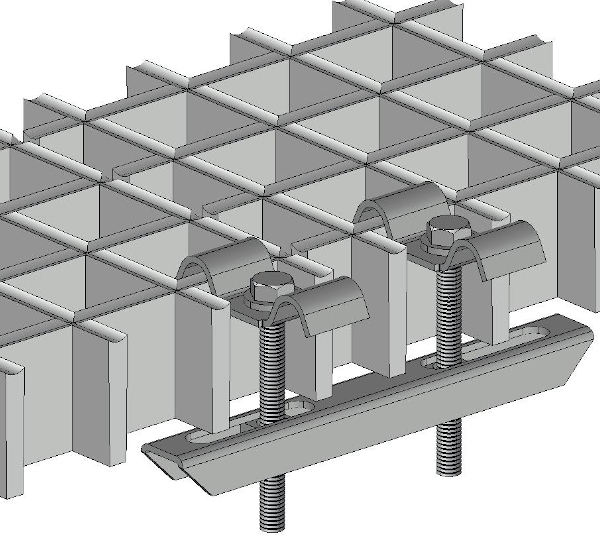

Befestigungsmaterial B938K
Doppelklemmen Befestigungsmaterial B938K
Für GFK-Gitterroste mit Maschenteilung 38,1x38,1 / 40x40 mm und max. Stegbreiten 5 auf 6,9 mm.
bestehend aus:
- 2 x Telleroberteil XOK13840
- Klemmunterteil XU900
- 2 x Schraube M8 DIN 933
- 2 x Mutter M8 DIN557
- 2 x Kunststoffsicherrungsring
Schraubenlänge mindestens Rosthöhe plus 40 mm.
Diese Befestigung ist in verzinkt, Edelstahl V2A und V4A lieferbar:
Bestell-Nr. B938K-ST+Schraubenlänge (verzinkt)
Bestell-Nr. B938K -A2+Schraubenlänge (Edelstahl V2A)
Bestell-Nr. B938K -A4+Schraubenlänge (Edelstahl V4A)

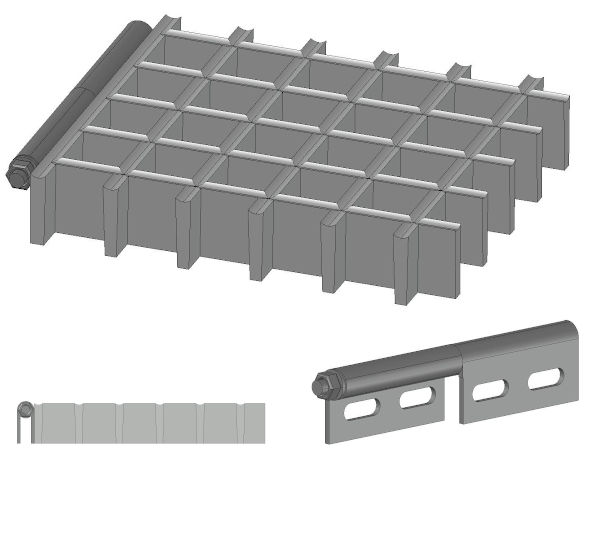

Scharnier S3838
Scharnier S3838
Für GFK-Gitterrosthöhe 38 mm und Maschenteilung 38,1x38,1 / 40x40 mm.
bestehend aus:
- 1 x Scharnierband 79,7 x 40 mm mit verschweißten Scharnierbolzen mit Gewindekopf
- 1 x Scharnierband 79,7 x40 mm
- U-Scheiben
- Mutter DIN985
Das Scharnier ist in verzinkt und in Edelstahl V4A lieferbar:
Bestell-Nr. S3838-fvz-V1 (verzinkt) Ausführung rechts
Bestell-Nr. S3838-fvz-V2 (verzinkt) Ausführung links
Bestell-Nr. S3838-A4-V1 (V4A) Ausführung rechts
Bestell-Nr. S3838-A4-V2 (V4A) Ausführung links
Die Scharniere werden bei einem Öffnungswinkel von ca. 90° bündig mit der Oberkante des Gitterrostes verschraubt. Größere Öffnungswinkel können zu einem Überstand des Scharniers führen. Die Scharniere sind nicht befahrbar

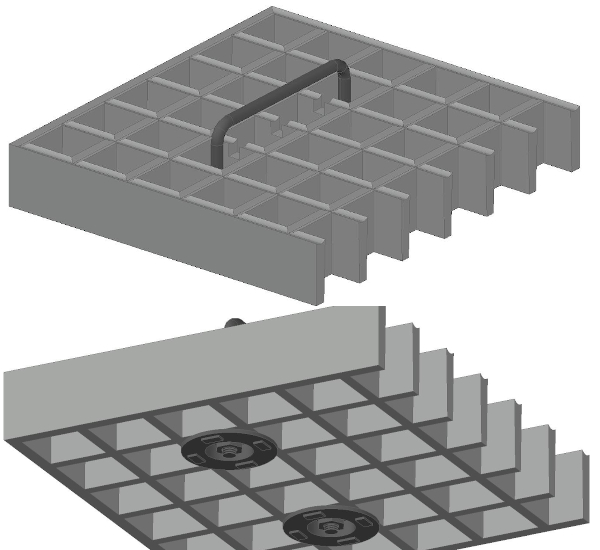

Aushebegriff B8115
Aushebegriff B8115
Versenkbarer Aushebegriff für GFK-Gitterroste mit Maschenteilung 38,1x38,1 / 40x40 mm und 19,05 x 19,05 / 20 x 20 mm – Stegbreiten bis max 5 - 6,9 mm
bestehend aus:
- Bügel XB114-38
- 2 x Telleroberteile XOT50
- 2 x Mutter DIN985
Der Aushebegriff ist in Werkstoff V4A verfügbar.
Bestell-Nr. B8115 -A4 (Edelstahl V4A)
