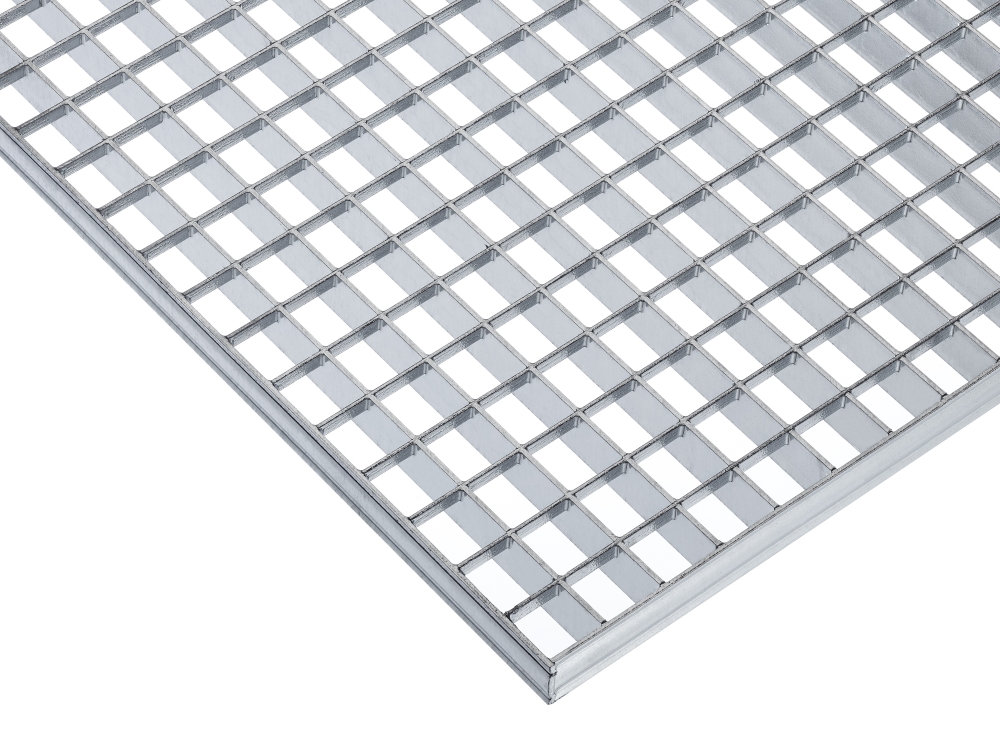

Grigliati pressato

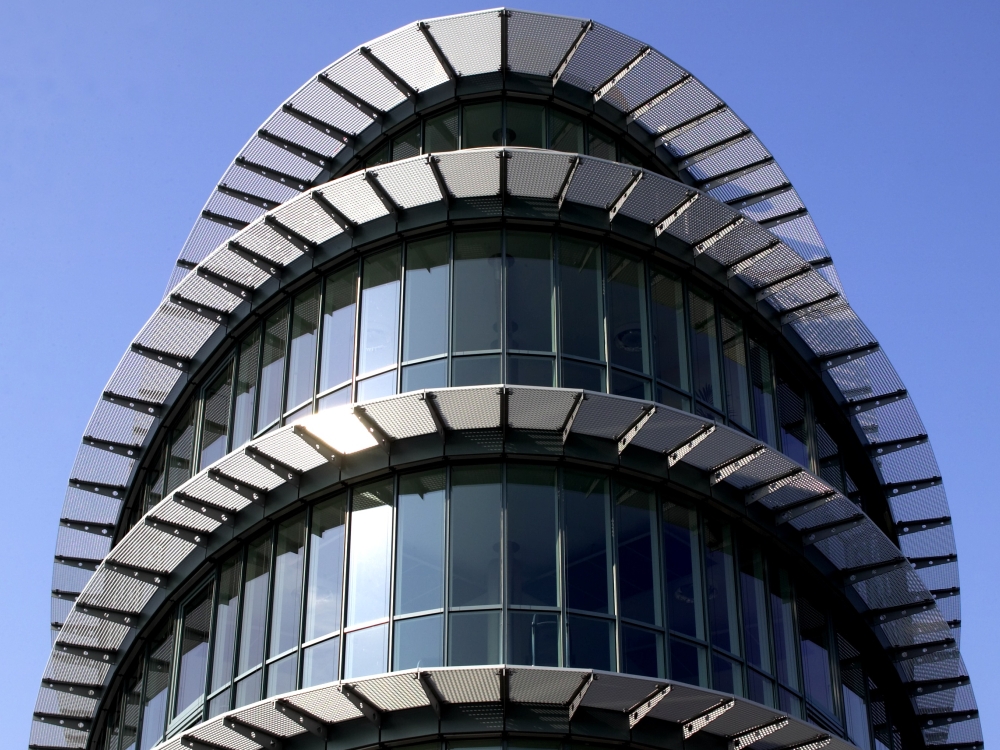

I grigliati pressati sono utilizzati, tra l'altro, per la costruzione di palchi, passerelle, sistemi di scaffalature, piattaforme e scantinati. Grazie alle numerose varianti, questo tipo di griglia è sempre più utilizzato nei settori in cui l'architettura e l'estetica sono fondamentali.
I grigliati pressati sono fatti in acciaio, acciaio inossidabile e alluminio e possono essere bordate con nastro di bordatura, materiale piatto o profilo a T.
Caratteristiche:
- Buona permeabilità alla luce e all'aria
- Molteplici possibilià di utilizzo
- Elevata capacità di carico con un peso strutturale basso
- Più di 3.500 diverse varianti di griglie pressate
- Deverse composizioni di materiale possibili
Tutte le funzionalità possono essere combinate tra loro. Contattateci per verificare la fattibilità del vostro progetto. La nostra consulenza commerciale è a vostra completa disposizione.
Se è richiesta una classe di resistenza allo scivolamento > R10, questo requisito viene soddisfatto con l'aiuto di un'asta di supporto punzonata antiscivolo.
| Sezioni comuni barre portanti | Sezioni comuni traverse | |
|---|---|---|
| 22,22 mm | 11,11 mm | |
| 33,33 mm | 16,66 mm | |
| 44,44 mm | 21,00 mm | |
| 66,66 mm | 22,22 mm | |
| 33,33 mm | ||
| 44,44 mm | ||
| 66,66 mm | ||
| 100,00 mm |
| Rinforzo barre portanti | Lunghezze raggio | |
|---|---|---|
| 2 mm | 25 mm | |
| 3 mm | 30 mm | |
| 35 mm | ||
| 40 mm | ||
| 45 mm | ||
| 50 mm | ||
| 60 mm | ||
| 70 mm |
Indicazioni del tipo di grigliato
| PX3 330-33-3 | |
|---|---|
| P | Grigliati pressati |
| X3 | Resistenza allo scivolamento Nr. 3 |
| 330 | Asta di supporto 30 x 3 mm |
| 33 | Passo maglia: 33,33 x 33,33 mm |
| 3 | Bordo: 30 x 3 mm |

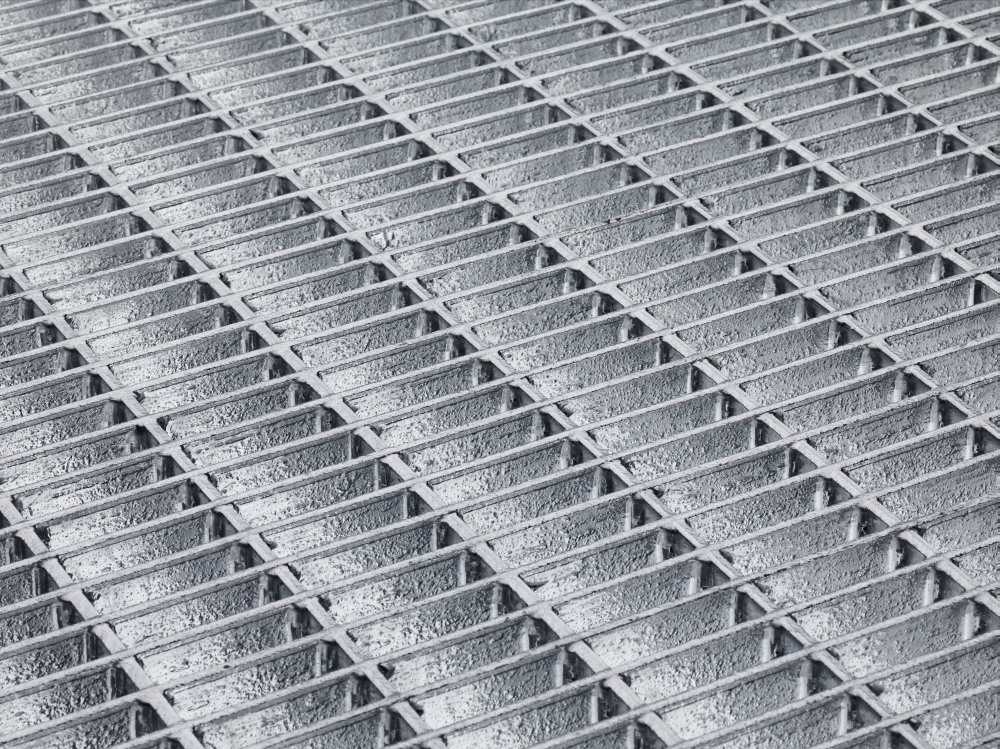

Resistenza allo scivolamento Nr. 3
Resistenza allo scivolamento Nr. 3
- Asta di supporto: punzonata per evitare scivolamenti
- Barra trasversale: punzonata per evitare scivolamenti
- Barra perimentrale: non antiscivolo
- può raggiungere la classe di resistenza allo scivolamento R12
Resistenza allo scivolamento Nr. 22
Resistenza allo scivolamento Nr. 22
- Asta di supporto: punzonata per evitare scivolamenti
- Barra trasversale: punzonata per evitare scivolamenti
- Edge bar: punzonato per evitare scivolamenti
- Può raggiungere la classe di resistenza allo scivolamento R13
Resistenza allo scivolamento Nr. 31
Resistenza allo scivolamento Nr. 31
- Asta di supporto: punzonata per evitare scivolamenti
- Barra trasversale: punzonata per evitare scivolamenti
- Barra perimentrale: non antiscivolo
- Può raggiungere la classe di resistenza allo scivolamento R12
Resistenza allo scivolamento Nr. 32
Resistenza allo scivolamento Nr. 32
- Asta di supporto: punzonata per evitare scivolamenti
- Barra trasversale: punzonata per evitare scivolamenti
- Barra perimetrale: non antiscivolo
- Può raggiungere la classe di resistenza allo scivolamento R11
Resistenza allo scivolamento Nr. 42
Resistenza allo scivolamento Nr. 42 (11a Divisione)
- Asta di supporto: non antiscivolo
- Barra trasversale: arrotolata per evitare scivolamenti
- Barra perimetrale: non antiscivolo
- La traversa è 1 mm sopra le barre portanti
- Può raggiungere la classe di resistenza allo scivolamento R11
Ulteriori tipologie di resistenza allo scivolamento su richiesta
Bulloni di rigolazione, materiale di fissaggio B 433T
Bulloni di regolazione, materiale di fissaggio B 433T
Composto da:
- Parte superiore della piastra con manicotto filettato saldamente collegato in ottone o alluminio
- Bbulloni
Questa unità di fissaggio è disponibile anche completamente in acciaio inox.
Questo materiale di fissaggio impedisce alla griglia di scivolare anche quando il collegamento a vite alla sottostruttura è allentato e può essere montato dall'alto. Questo accessorio si adatta a passi di maglia da circa 25 a 40 mm.
Materiale di fissaggio a perno B 533K
Materiale di fissaggio a perno B 533K
Composto da:
- Parte superiore a pinza imbutita (a richiesta anche con lamiera imbutita)
- Perno comprensivo di anello in ceramica
- Dado e anello di bloccaggio in plastica
Questo materiale di fissaggio impedisce alla griglia di scivolare anche quando il collegamento a vite alla sottostruttura è allentato e può essere montato dall'alto.
Questo accessorio si adatta a passi di maglia da circa 25 a 40 mm.
Morsetto superiore XOK 133
Morsetto superiore XOK 133
Consiste in:
- Bloccare la parte superiore XOK 133 come parte singola
Le viti metriche o autofilettanti devono essere utilizzate in loco come elementi di collegamento.
Fissaggio con piastra forata B270
Fissaggio con piastra forata B270
Consiste in:
- piastra forata saldata
Collegamento a vite in loco.
Questo materiale di fissaggio è particolarmente adatto per grate calpestabili.
.
Materiale di fissaggio standard B133T e B133K
Materiale di fissaggio standard B133T e B133K
Consiste in:
- Morsetto parte superiore o parte superiore a piastra
- Base a morsetto
- Vite, dado e anello di bloccaggio in plastica
Questo accessorio è disponibile anche in acciaio inossidabile; Numero d'ordine. B 132 K. Lunghezza vite almeno altezza griglia più 30 mm.
Questo materiale di fissaggio può essere utilizzato con passo maglia da 33 mm.
Materiale di fissaggio con bulloni a gancio B733T e B733K
Materiale di fissaggio con bulloni a gancio B733T e B733K
Composto da:
- Morsetto parte superiore o parte superiore a piastra
- Vite a gancio, adattata alla sottostruttura
- Vite M 8 x 90, dado e anello di bloccaggio in plastica
Il profilo della sottostruttura deve essere specificato al momento dell'ordine. Questo materiale di fissaggio può essere montato dall'alto.
Materiale di fissaggio con bulloni a gancio B833T e B833K
Materiale di fissaggio con bulloni a gancio B833T B833K
Composto da:
- Morsetto parte superiore o parte superiore a piastra
- Vite a gancio, adattata alla sottostruttura
- Vite M 8 x 90, dado e anello di bloccaggio in plastica
Il profilo della sottostruttura deve essere specificato al momento dell'ordine. Questo materiale di fissaggio può essere montato dall'alto.
Materiale di fissaggio a doppia staffa B933T e B933K
Materiale a doppia staffa B933T e B933K
Composto da:
- Morsetto parte superiore o parte superiore a piastra
- Base del morsetto - vite, dado e anello di bloccaggio in plastica
Lunghezza vite almeno altezza griglia più 30 mm. L'attacco a doppio morsetto collega le griglie adiacenti nei punti che tendono a incurvarsi. Previene il verificarsi di rischi di inciampo.
Gancio di sucurezza / Materiale di fissaggio B11
Gancio di sicuretta / Materiale di fissaggio B11
Composto da:
- Gancio di sicurezza con estremità filettata in acciaio inossidabile
- Dado in acciaio inossidabile
- Tasselli a vite inclusi. Tasselli in plastica
Catena di sicurezza / Catena di sicurezza B12.1
Catena di sicurezza / Catena di sicurezza B12.1
Composta da:
- Catena di sicurezza, lunghezza da 500 a 1000 mm
- Tasselli a vite inclusi. Tasselli in plastica.
Cerniera B15
Cerniera B15
Composta da:
- 2 cerniere e 1 perno cerniera
- Rondelle
- 2 pinze di sicurezza
Fissaggio per griglie che possono essere calpestate su richiesta. Le cerniere sono saldate a filo del bordo superiore della griglia con un angolo di apertura di circa 90 °. Angoli di apertura maggiori possono far sporgere la cerniera.

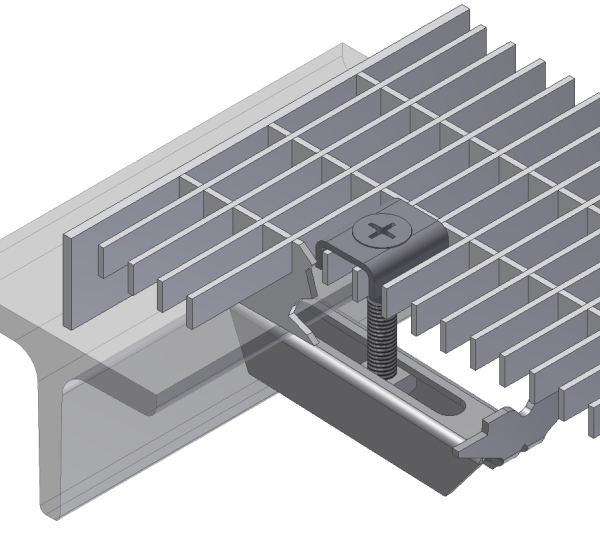

Materiale di fissaggio B13311K / B13311B
Materiale di fissaggio B13311K / B13311B
B13311K, composto da:
- Parte superiore del morsetto XOK111, zincata a caldo
- Base morsetto XU333 zincata a caldo
- Vite M8
Questo attacco può essere avvitato dall'alto.
B13311B, composto da:
- Base morsetto XU333 zincata a caldo
- Vite regalo M8
Questo attacco può essere avvitato dall'alto.

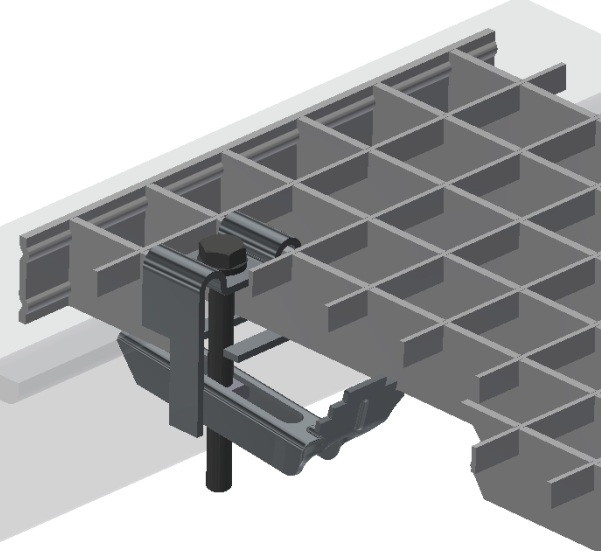

Materiale di fissaggio B333K
Materiale di fissaggio B333K
Adatto per passo barra portante 33 mm e stesso passo della traversa / altezza massima griglia 40 mm.
Consiste in:
- Morsetto superiore
- Base morsetto XU133
- Vite, dado e anello di bloccaggio in plastica
Lunghezza vite almeno altezza griglia più 40 mm. Questo materiale di fissaggio impedisce alla griglia di scivolare via dalla sottostruttura anche quando il collegamento a vite è allentato e può essere installato dall'alto.
