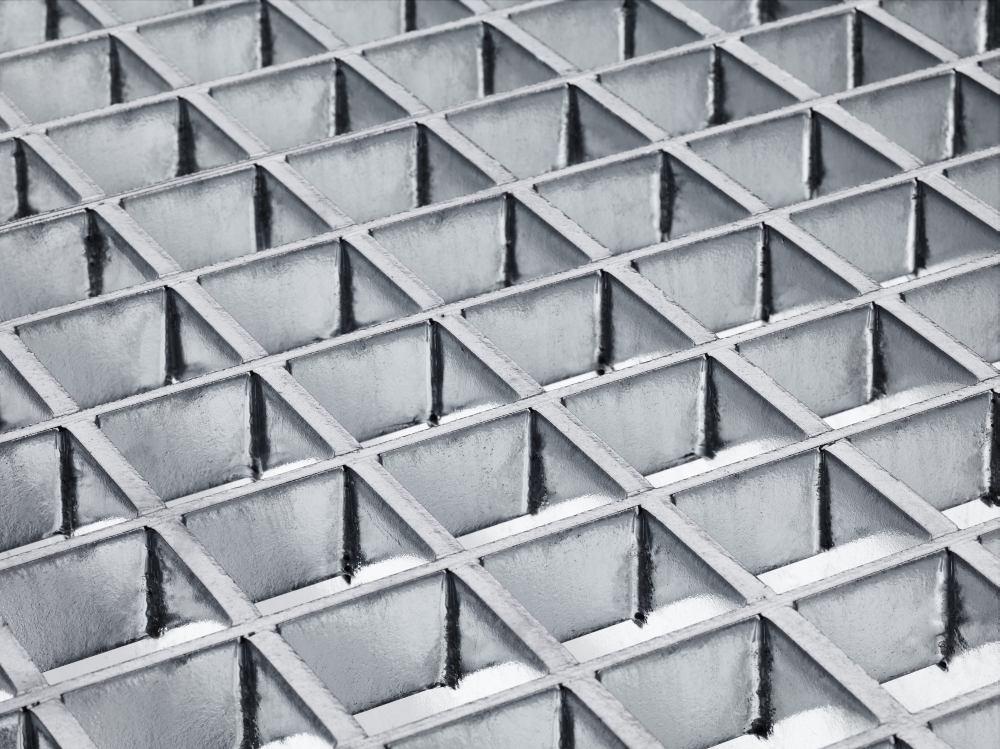

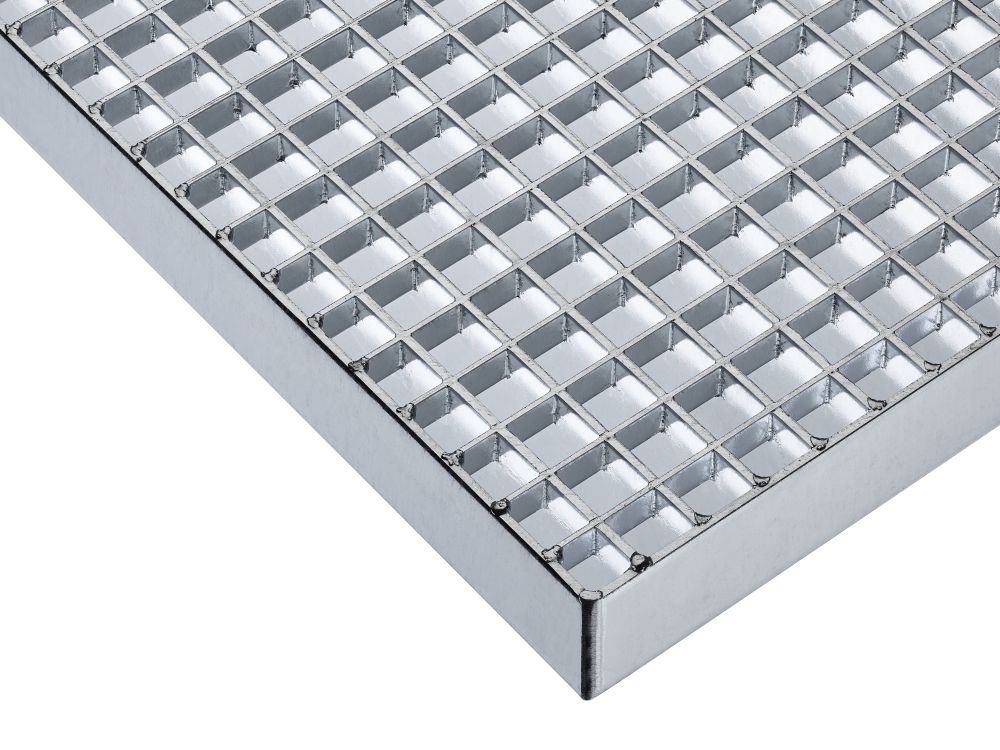

Griglie per impieghi pesanti

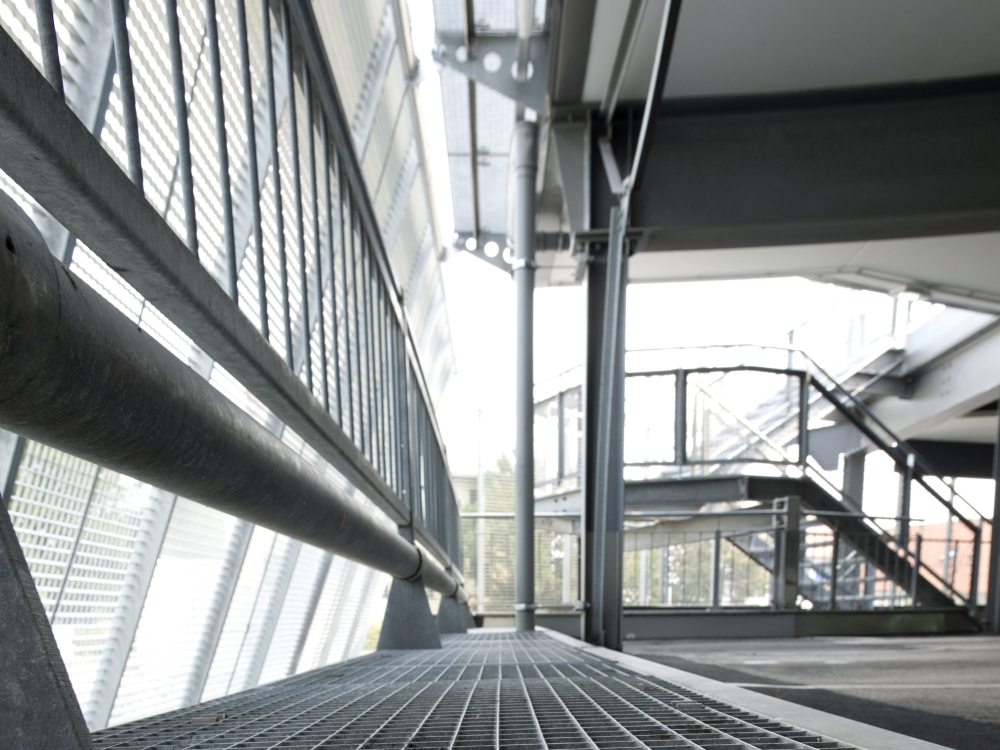

Se opportunamente dimensionate le griglie Lichtgitter sono adatte per assorbire carichi estremamente elevati e vengono utilizzati principalmente in aree carrabili.
A seconda del carico statico o dinamico, possono essere prodotte griglie per carichi pesanti da utilizzare in molti ambiti. Si consiglia di far calcolare casi di carico speciali dai nostri ingegneri esperti che hanno più familiarità con il prodotto.
Caratteristiche
- Supportare carichi elevati
- Buona permeabilità alla luce e all'aria
- Sono disponibili vari passi di maglia e altezze delle barre di supporto
- Possibilità di ulteriore resistenza allo scivolamento
Contattateci per verificare la fattibilità del vostro progetto. La nostra consulenza commerciale è avostra disposizione.
Se è richiesta una classe di resistenza allo scivolamento> R10, questo requisito viene soddisfatto con l'aiuto di un'asta di supporto punzonata.
| Dimensioni delle barre portanti | Dimensioni delle traverse | |
|---|---|---|
| 20,00 mm | 11,11 mm | |
| 25,00 mm | 16,66 mm | |
| 33,33 mm | 20,00 mm | |
| 40,00 mm | 25,00 mm | |
| 50,00 mm | 33,33 mm | |
| 40,00 mm |
| Dimensioni delle barre portanti | Dimensioni delle traverse | |
|---|---|---|
| 4 mm | 30 mm | |
| 5 mm | 40 mm | |
| 50 mm | ||
| 60 mm | ||
| 70 mm | ||
| 80 mm | ||
| 90 mm | ||
| 100 mm | ||
| 110 mm | ||
| 120 mm | ||
| 130 mm | ||
| 140 mm | ||
| 150 mm |
Denominazione del tipo di griglie per carichi pesanti
| P 570-33/11-5 | |
|---|---|
| P | Grigliati pressati |
| 570 | Asta di supporto 70 x 5 mm |
| 33/11 | Passo maglie: 33,33 x 11,11 mm |
| 5 | Bordo perimetrale: 70 x 5 mm |
Resistenza allo scivolamento Nr. 3
Resistenza allo scivolamento Nr. 3
- Asta di supporto: punzonata per evitare scivolamenti
- Barra trasversal: Punzonata per evitare scivolamenti
- Barra perimentrale: antiscivolo
- Può raggiungere la classe di resistenza allo scivolamento R12
Resistenza allo scivolamento Nr. 31
Resistenza allo scivolamento Nr. 31
- Asta di supporto: punzonata per evitare scivolamenti
- Barra trasversale:punzonata per evitare scivolamenti
- Barra perimetrale: non antiscivolo
- può raggiungere la classe di resistenza allo scivolamento R12
Ulteriore resistenza allo scivolamento possibile su richiesta
Fissaggio con piastre forate B270
Fissaggio con piastre forate B270
Composto da
- piastra forata saldata
Fissaggio a vite in loco.
Questo materiale di fissaggio è particolarmente adatto per grate calpestabili.
