Griglia in profilato di lamiera BN-O33 / O33vi (Pomoli aperti)

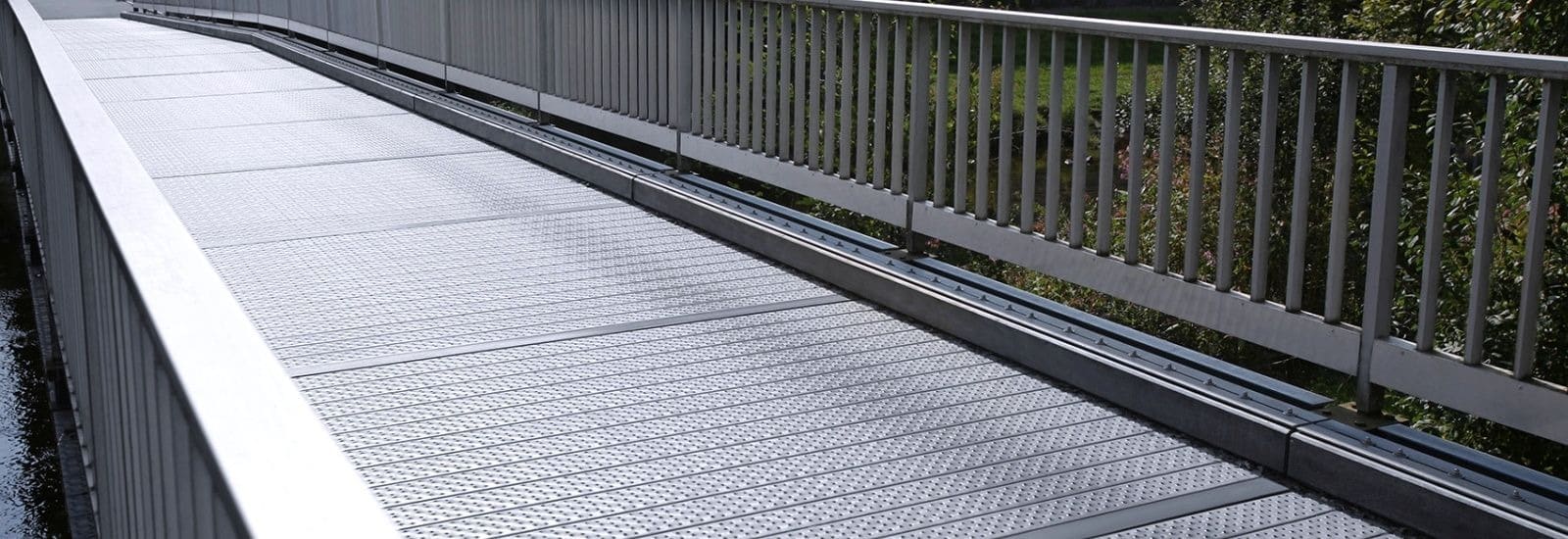

La griglia in profilato di lamiera tipo BN-O33 "pomoli aperti" offre un'ottima stabilità grazie alle sporgenze che vengono pressate su e giù con foro di diametro 8 mm e un buon drenaggio. Trova molte aree di applicazione In combinazione con il profilo per gradini BN-O33vi (con bordo i-step) o il profilo chiuso BN-G33.
| Materiali |
Acciaio S235JR: 2,0 mm, 2,5 mm Acciaio inossidabile: 1,5 mm, 2,0 mm Alluminio: 2,0 mm, 2,5 mm |
| Trattamento della superficie |
Acciaio: grezzo, zincato a caldo, zincato a nastro Acciaio inossidabile: grezzo, decapato Alluminio: grezzo, tinto, anodizzato |
| Sezione libera | fino a ~ 5,0% |
| Larghezza delle griglie |
150 mm, 200 mm, 250 mm, 300 mm, 330 mm (altre larghezze su richiesta) |
| Altezza |
30 mm, 50 mm, 75 mm, 100 mm, 150 mm (a seconda della larghezza della griglia e delle caratteristiche statiche, altre altezze su richiesta) |
| Protezione contro la caduta | Ø 10 mm (una pallina da 10 mm non cade / 10 mm ball proof) |
| Resistenza allo scivolamento | R11 / V10 (acciaio, zincato a caldo IFA 1504066) |
| Lunghezza | 133,33 mm (66,66 mm) |
| Lunghezza di produzione | max. 10 m, trasporto limitato |
La grata in profilo di lamiera tipo BN-O33vi "pomello aperto con bordo i-step" è l'aggiunta ideale al tipo BN-O33 come profilo per gradini. Il bordo del gradino a forma di "i" fornisce una funzione di riconoscimento tattile e visivo, quindi non è necessario applicare un bordo per gradini aggiuntivo.
Possibili larghezze dei gradini: 240 mm, 270 mm, 300 mm, 330 mm, 360 mm (altre larghezze su richiesta)
Fissaggio a vite Nr. 29
Fissaggio a vite Nr. 29
Fissaggio a vite composto da:
- Vite M8 x 20 ISO 4017 (DIN 933)
- Rondella 9 DIN 126 e dado M8 ISO 7042 (DIN 980), autobloccanti
Giunto Nr. 27
Giunto Nr. 27
Questo fissaggio impedisce il verificarsi di bordi sporgenti su elementi non avvitati e aumenta la distribuzione del carico. Composto da:
- Giunto di collegamento
- Vite autofilettante M5 x 20 DIN 7516
Fissaggio diretto a vite Nr. 26
Fissaggio diretto a vite Nr. 26
Questo fissaggio crea un collegamento sicuro alla sottostruttura. Composto da:
- Vite a testa svasata M8 x ... ISO 2009 (DIN 965)
- Rondella 9 DIN 126
- Dado M8 ISO 7042 (DIN 980), autobloccante
Pinza di bloccaggio Nr. 34
Pinza di bloccaggio Nr. 34
Questo attacco viene utilizzato per fissare la griglia alla sottostruttura. Utilizzando la vite M12 con la coppia di serraggio appropriata, la griglia viene premuta sulla struttura in acciaio con una forza di serraggio definita. In questo modo viene trasmessa una forza orizzontale definita e le griglie vengono assicurate contro il sollevamento. Composto da:
- piastra curva 50 x 8 mm
- Vite M12 x ... ISO 4017 (DIN 933)
- Rondella 13 DIN 126 e dado M12 ITE 7042 (DIN 980), autobloccanti
Giunto Nr. 24
Giunto Nr. 24
Questo fissaggio funge da fissaggio senza dover praticare fori aggiuntivi. Composto da:
- 2 morsetti
- Listello filettato con 3 viti a testa svasata M8 x ... secondo ISO 7050 8DIN 7982)
- 2 olive
Fissaggio a morsetto Nr. 21
Fissaggio a morsetto Nr. 21
Fissaggio a morsetto, composto da:
- Base a morsetto
- Vite a testa svasata M8 x ISO 2009 8diN 965)
- Dado quadro M8 DIN 557
- un'oliva aggiuntiva per le griglie BZ
Fissaggio a gancio Nr. 22
Fissaggio a gancio Nr. 22
Fissaggio per grigliati su profili portanti verticali senza flangia inferiore, composto da:
- Base a morsetto
- Vite a testa svasata M8 ... ISO 2009 (DIN 965)
- nel caso delle griglie BZ, un'oliva aggiuntiva
- il profilo della sottostruttura deve essere specificato al momento dell'ordine
Fissaggio n ° 23 come sopra, ma profili di sostegno verticali con flangia inferiore. Il profilo della sottostruttura deve essere specificato al momento dell'ordine.
Staffa angolare Nr. 30
Staffa angolare Nr. 30
Questo fissaggio impedisce il sollevamento della griglia. Consiste in:
- Staffa angolare 30/30/3 ... 50 mm di lunghezza
- 2 viti autofilettanti M5 x 20 DIN 7516
- Vite a testa svasata M8 x ... ISO 2009 (DIN 965)
Staffa Nr. 31
Staffa Nr. 31
Adatto per il collegamento tra loro di due elementi in corrispondenza del giunto e per un limitato trasferimento del carico..
