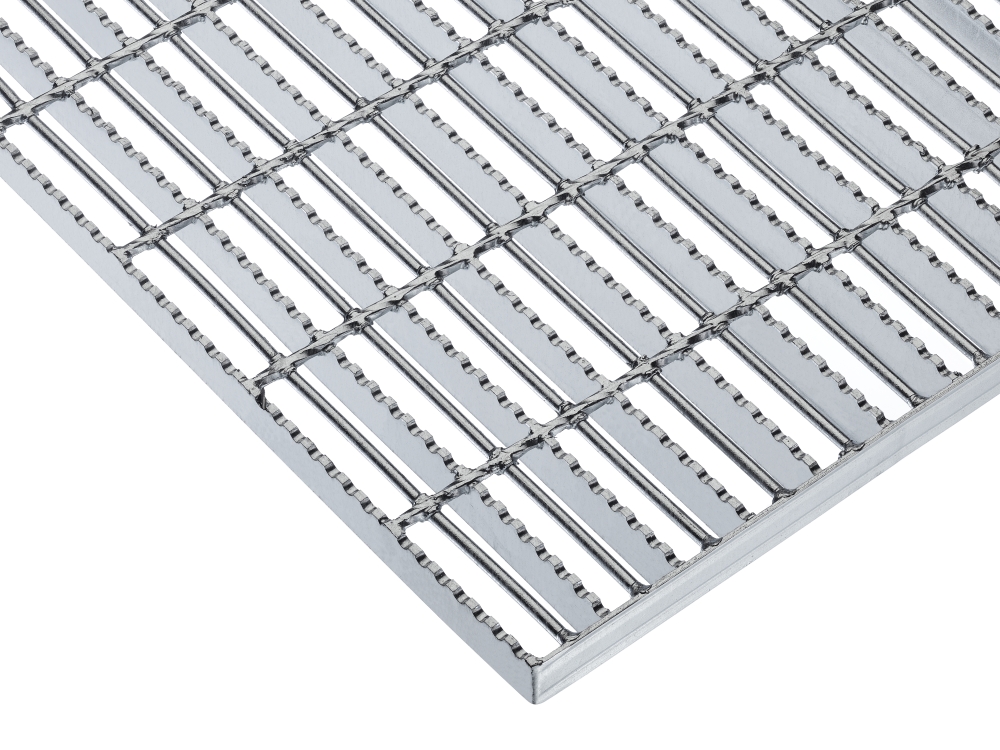

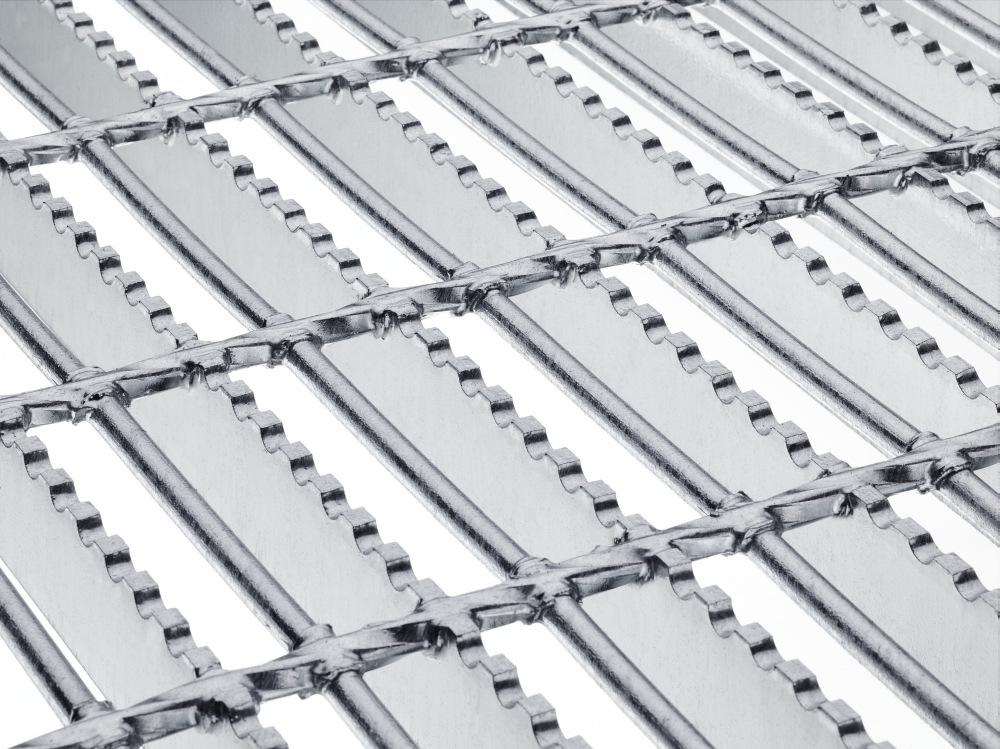

Offshore-Roste
Lichtgitter Offshore Roste wurden speziell für den Einsatz auf Bohrplattformen entwickelt.
Zusätzlich untergeschweißte Rundmaterialien in Tragstabrichtung reduzieren die gegebene Tragstabteilung, sodass z.B. das Durchfallen einer Prüfkugel mit einem Durchmesser von 15 mm verhindert wird.
Merkmale
- Aufnahme hoher Horizontalkräfte durch Verpressung und Verschweißung aller Kreuzungspunkte
- durch den untergeschweißten Runddraht kann ein 20 mm oder 15 mm ballproof erreicht werden
- hohe Widerstandskraft
- hohe Tragfähigkeit, da Tragstäbe durch das Einschweißen von Querstäben nicht geschwächt werden
- gute Verwindungssteifigkeit auch bei nachträglich eingebrachten Ausschnitten
Alle Merkmale sind zu einem gewissen Grad miteinander kombinierbar. Bitte nehmen Sie Kontakt mit uns auf, um die Produzierbarkeit der Roste zu überprüfen. Unsere Verkaufsberatung steht Ihnen gerne zur Verfügung.
Unsere Offshore-Roste erfüllen die Anforderungen für die Rutschhemmungsklasse R12.
| Gängige Tragstabteilungen | Gängige Querstabteilungen | |
|---|---|---|
| 34,33 mm | 101,60 mm | |
| 41,46 mm |
| Gängige Tragstabstärken | Gängige Traghstabhöhen | |
|---|---|---|
| 3 mm | 25 mm | |
| 5 mm | 30 mm | |
| 35 mm | ||
| 40 mm | ||
| 45 mm | ||
| 50 mm |
Typenbezeichnung der Offshore Roste
| SPOX13 530-41/101-5 | |
|---|---|
| SP | Schweißpressroste |
| O | Offshore |
| X13 | Rutschhemmung Nr. 13 |
| 530 | Tragstab 30 x 5 mm |
| 41/101 | Maschenteilung: 41,46 x 101,6 mm |
| 5 | Randstab: 30 x 5 mm |

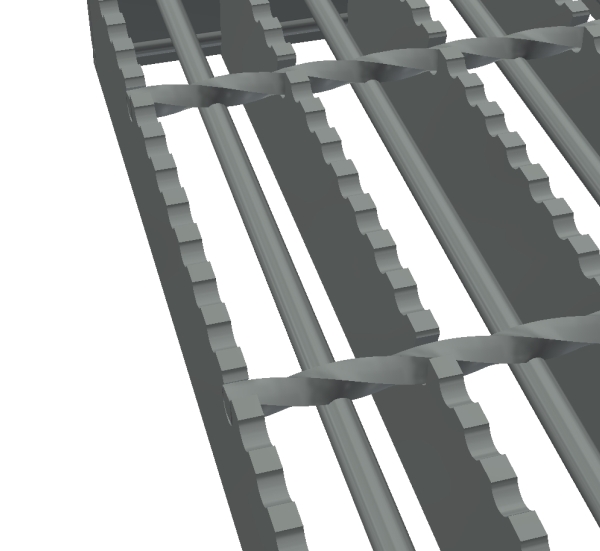

Rutschhemmung Nr. 13
Rutschhemmung Nr. 13
- Tragstab: rutschhemmend gestanzt
- Querstab: verdrillt
- Randstab: in Tragstabrichtung gestanzt

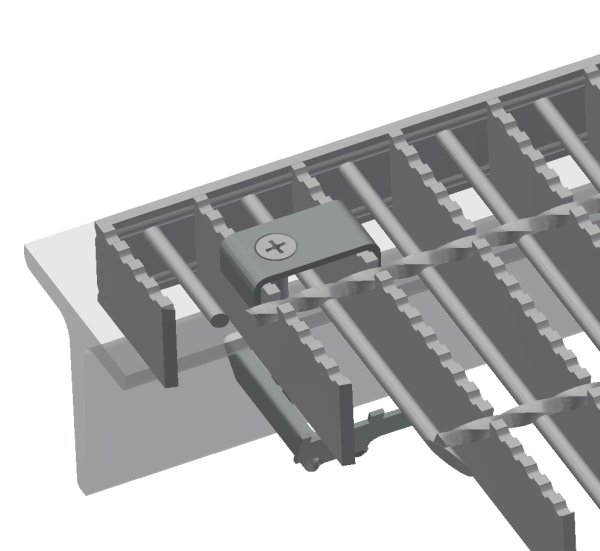

Befestigungsmaterial B117K
Befestigungsmaterial B117K
Dieses Befestigungsmaterial wird ausschließlich für Offshore-Gitterroste verwendet und ist sowohl in feuerverzinkter als auch in V2A bzw. V4A-Ausführung verfügbar.
- Oberteil XOK 117
- Unterteil XU117
- Schraube M8 nach DIN 965/DIN 7911 A2
