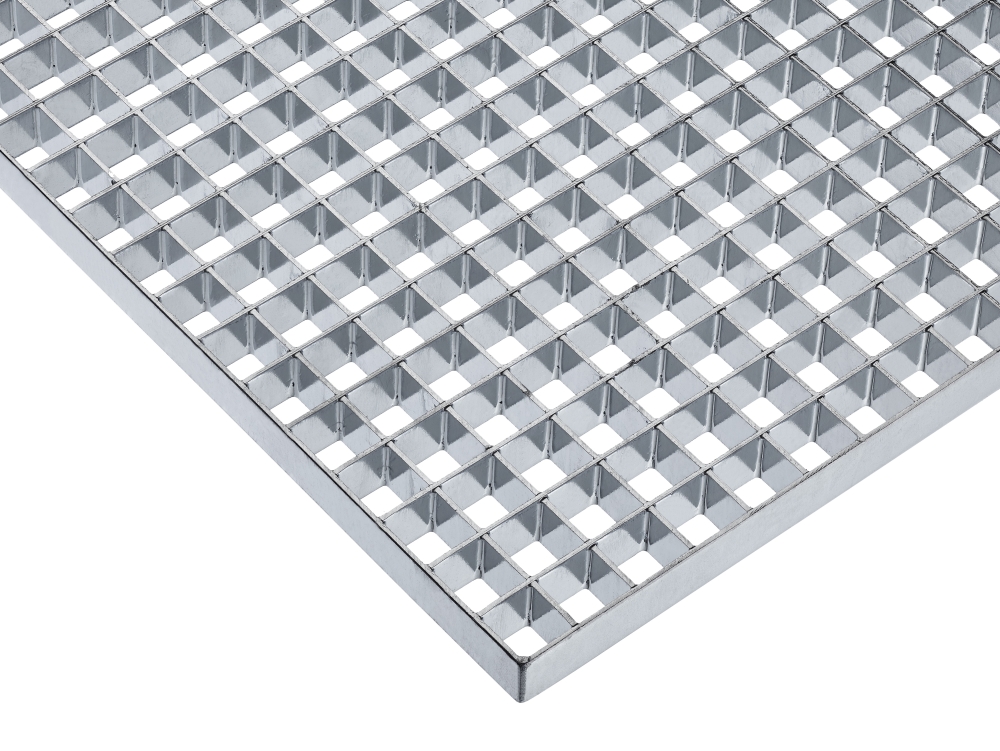

Vollroste

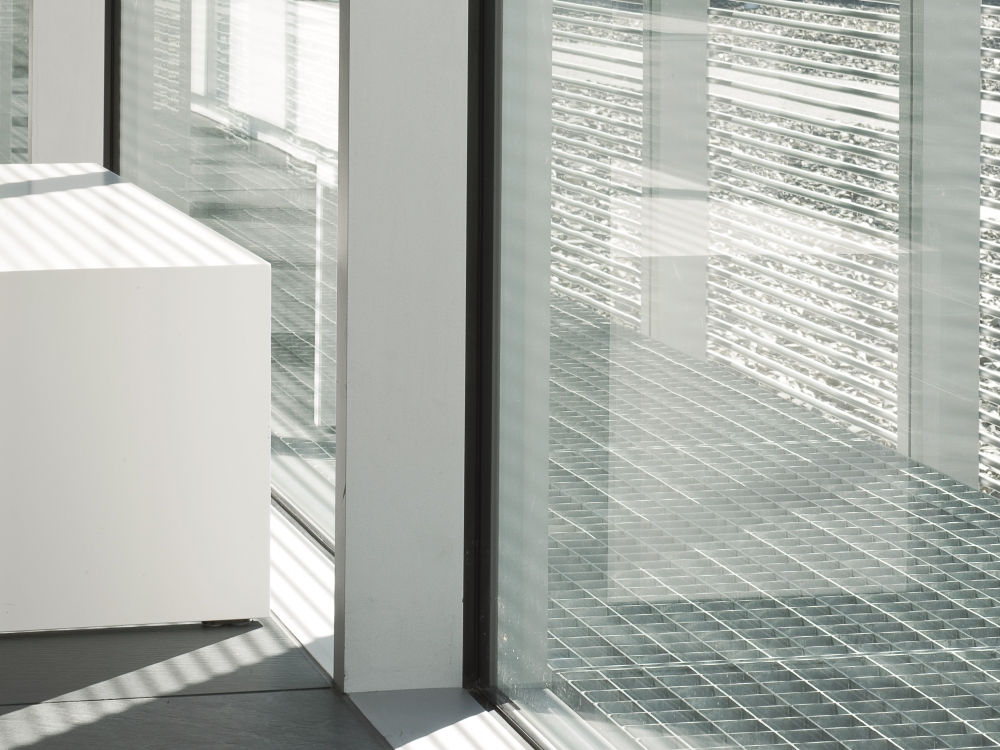

Als dekorative oder funktionelle Gestaltungselemente z.B. als Deckenraster, Geländerfüllung, Sonneschutz bieten sich besonders sogenannte Vollroste an, d.h. Pressroste, bei denen alle Tragstäbe und Querstäbe die gleiche Höhe aufweisen.
Vollroste werden in der Regel in einer Materialdicke von 2 mm und 3 mm bis zu einer maximalen Bauhöhe von 100 mm mit unterschiedlichen Maschenteilungen hergestellt.
Merkmale

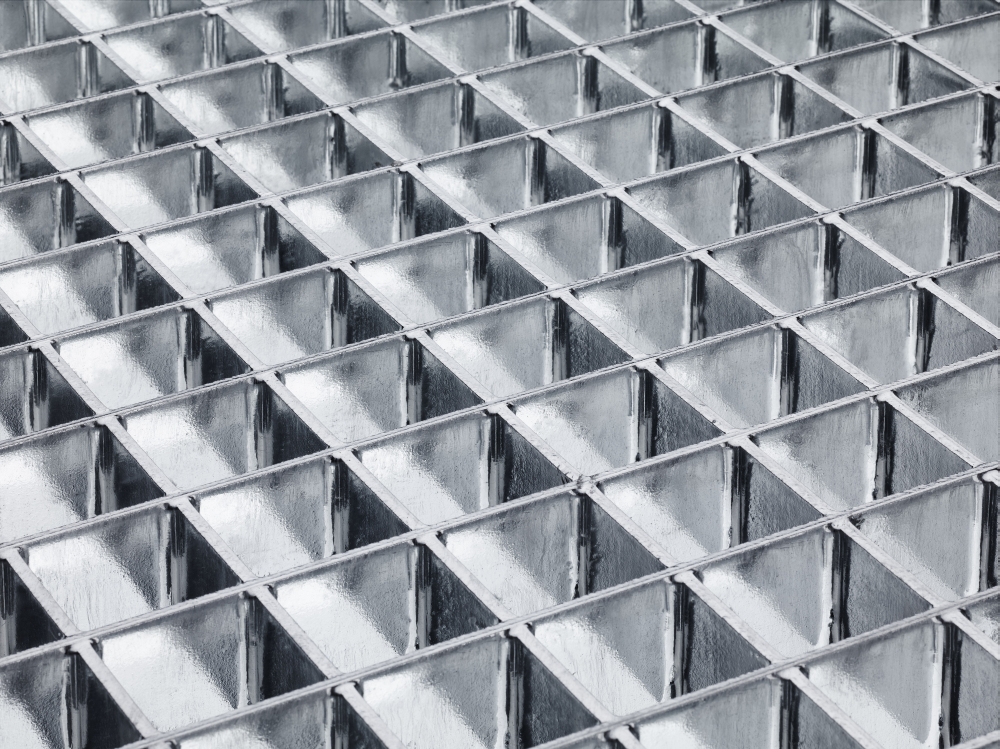

- gleichhohe Trag- und Querstäbe
- Randeinfassung aus Sickenband, Flachmaterial oder T-Profil
- gute Licht-und Luftdurchlässigkeit
- unterschiedlichste Materialien möglich (Stahl, Edelstahl, Aluminium)
- unzählige Einsatzmöglichkeiten
Alle Merkmale sind zu einem gewissen Grad miteinander kombinierbar. Bitte nehmen Sie Kontakt mit uns auf, um die Produzierbarkeit der Roste zu überprüfen. Unsere Verkaufsberatung steht Ihnen gerne zur Verfügung.
Sofern eine Rutschhemmungsklasse >R10 erforderlich ist, wird diese Anforderung mit Hilfe eines rutschhemmenden gestanzten Tragstabes erfüllt.
| Gängige Tragstabteilungen | Gängige Querstabteilungen | |
|---|---|---|
| 20,00 mm | 20,00 mm | |
| 22,22 mm | 22,22 mm | |
| 25,00 mm | 25,00 mm | |
| 33,33 mm | 33,33 mm | |
| 40,00 mm | 40,00 mm | |
| 44,44 mm | 66,66 mm | |
| 50,00 mm | 100,00 mm | |
| 66,66 mm | ||
| 100,00 mm |
| Gängige Tragstabstärken | Gängige Traghstabhöhen | |
|---|---|---|
| 2 mm | 25 mm | |
| 3 mm | 30 mm | |
| 5 mm (nur in der 33,33 Teilung und vielfaches produzierbar) | 40 mm | |
| 50 mm | ||
| 60 mm | ||
| 70 mm | ||
| 80 mm | ||
| 90 mm | ||
| 100 mm |
Typenbezeichnung der Vollroste
| P 330-33-3 Q330 | |
|---|---|
| P | Pressroste |
| 330 | Tragstab 30 x 3 mm |
| 33 | Maschenteilung: 33,33 x 33,33 mm |
| 3 | Randstab: 30 x 3 mm |
| Q330 | Querstab 30 x 3 mm |
Klammeroberteil XOK 133
Klammeroberteil XOK 133
Bestehend aus:
- Klammeroberteil XOK 133 als Einzelteil für eine Direktmontage
Als Verbindungselement sind bauseits metrische oder selbstschneidende Schrauben zu verwenden.
Befestigungen mit Lochplatten B270
Befestigungen mit Lochplatten B270
Bestehend aus:
- eingeschweißter Lochplatte
Verschraubung bauseits.
Dieses Befestigungsmaterial eignet sich besonders für befahrbare Gitterroste.
Standard Befestigungsmaterial B133T und B133K
Standard Befestigungsmaterial B133T und B133K
Bestehend aus:
- Klammeroberteil bzw. Telleroberteil
- Klemmunterteil
- Schraube, Mutter und Kunststoffsicherungsring
Diese Befestigung ist auch in Edelstahl lieferbar; Bestell-Nr. B 132 K. Schraubenlänge mindestens Rosthöhe plus 30 mm.
Dieses Befestigungsmaterial kann ab einer Maschenteilung von 33 mm von oben montiert werden und ist - auf Wunsch - mit erhöhtem Bart lieferbar. Nach den Vorschriften der BG nur dann zulässig, wenn zusätzlich eine bauseitige Verschiebesicherung vorhanden ist.
Doppelklemm Befestigungsmaterial B933T und B933K
Doppelklemm Befestigungsmaterial B933T und B933K
Bestehend aus:
- Klammeroberteil bzw. Telleroberteil
- Klemmunterteil - Schraube, Mutter und Kunststoffsicherungsring
Schraubenlänge mindestens Rosthöhe plus 30 mm. Die Doppelklemmenbefestigung verbindet nebeneinanderliegende Gitterroste an Stellen, die zu größeren Durchbiegungen neigen. Sie verhindert das Entstehen von Stolperkanten.
