Grigliato Elettrosaldato

I grigliati pressofusi sono costituiti da barre trasversali ritorte o tonde che vengono pressate ad alta pressione nelle barre di supporto e allo stesso tempo elettricamente.

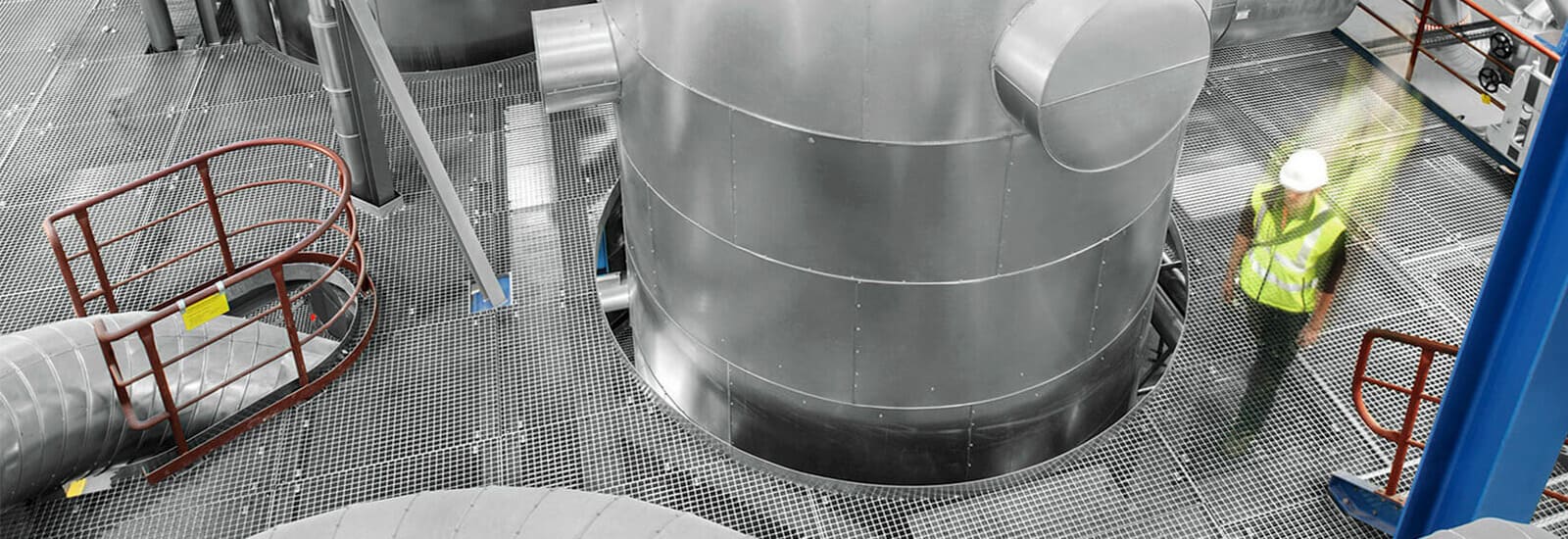

Sono utilizzati principalmente nel settore industriale e sono particolarmente indicati per la costruzione di palchi, piattaforme e passerelle di ogni genere.



schweisspressroste 3
schweisspressroste 1 schweisspressroste 4

Caratteristiche:

  • Assorbimento di elevate forze orizzontali mediante pressatura e saldatura di tutti i punti di intersezione
  • Alta resistenza
  • Elevata capacità portante, in quanto le barre portanti non vengono indebolite dalla saldatura delle traverse
  • Buona rigidità torsionale anche con ritagli effettuati successivamente
  • Sezione omogenea
  • Maggiore sicurezza grazie alle barre trasversali attorcigliate

Tutte le caratteristiche possono essere combinate tra loro fino a un certo punto. Contattateci per verificare la producibilità delle griglie. La nostra consulenza commerciale è a vostra disposizione.

Nel caso in cui fosse richiesta una classe di resistenza allo scivolamento >R10, questo requisito è soddisfatto con l'aiuto di una barra di supporto punzonata antiscivolo.

Sezioni barre portanti       Sezioni delle traverse
16,66 mm







18,40 mm
21,64 mm 19,00 mm
23,69 mm 23,40 mm
24,85 mm 38,10 mm
30,16 mm 50,80 mm
33,17 mm 76,20 mm
34,33 mm 101,60 mm
41,46 mm



Spessori delle barre di supporto       Altezza barra di supporto
2 mm   25 mm
3 mm 30 mm
4 mm 40 mm
5 mm 45 mm
  50 mm
  60 mm
  70 mm
  80 mm

Specifiche delle griglie saltate a pressione
SPX11 330-34/38-3
SP Griglie saldate a pressione
X11 Resistenza allo scivolamento n. 11
330 Asta di supporto 30 x 3 mm
34/38 Passo maglie: 34,33 x 38,10 mm
3 Bordo: 30 x 3 mm

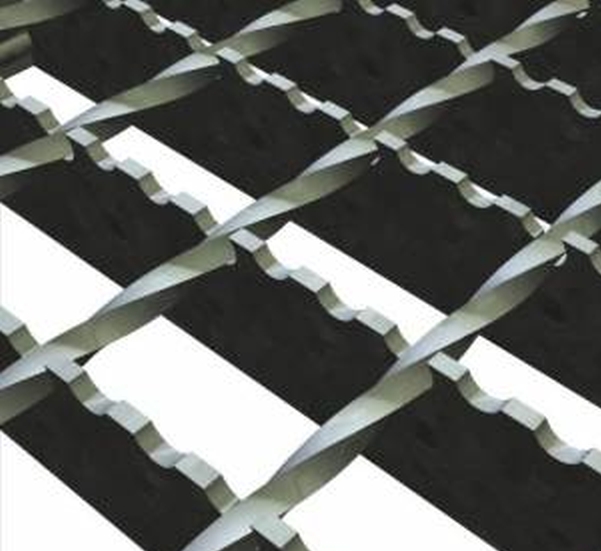

rutschhemmung nr1

Resisgtenza allo scivolamento Nr. 1

rutschhemmung nr11

Resistenza allo scivolamento Nr. 11



Ulteriore resistenza allo scivolamento possibile su richiesta.

Materiale di fissaggio B334 / B351K

Bullone di regolazione, materiale di fissaggio B 433T

Materiale di fissaggio B533K

Morsetto XOK133

Fissaggio con piastra forata B270

Materiale di fissaggio standard B133T e B133K

Fissaggio con bullone a gancio B733T e B733K

Materiale di fissaggio con bullone a gancio B833T e B833K

Materiale di fissaggio a doppia staffa B933T e B933K

Anello di chiusura in plastica

Gancio di sicurezza / Materiale di fissaggio B11

Catena di sicurezza / Materiale di fissaggio B12.1

Fissaggio con chiave a bussola / Materiale di fissaggio B13

Chiave a bussola speciale B14

Cerniera B15
